Roterende verdringer compressoren

Type en toepassing Werking Technische gegevens Onderhoud Storingen

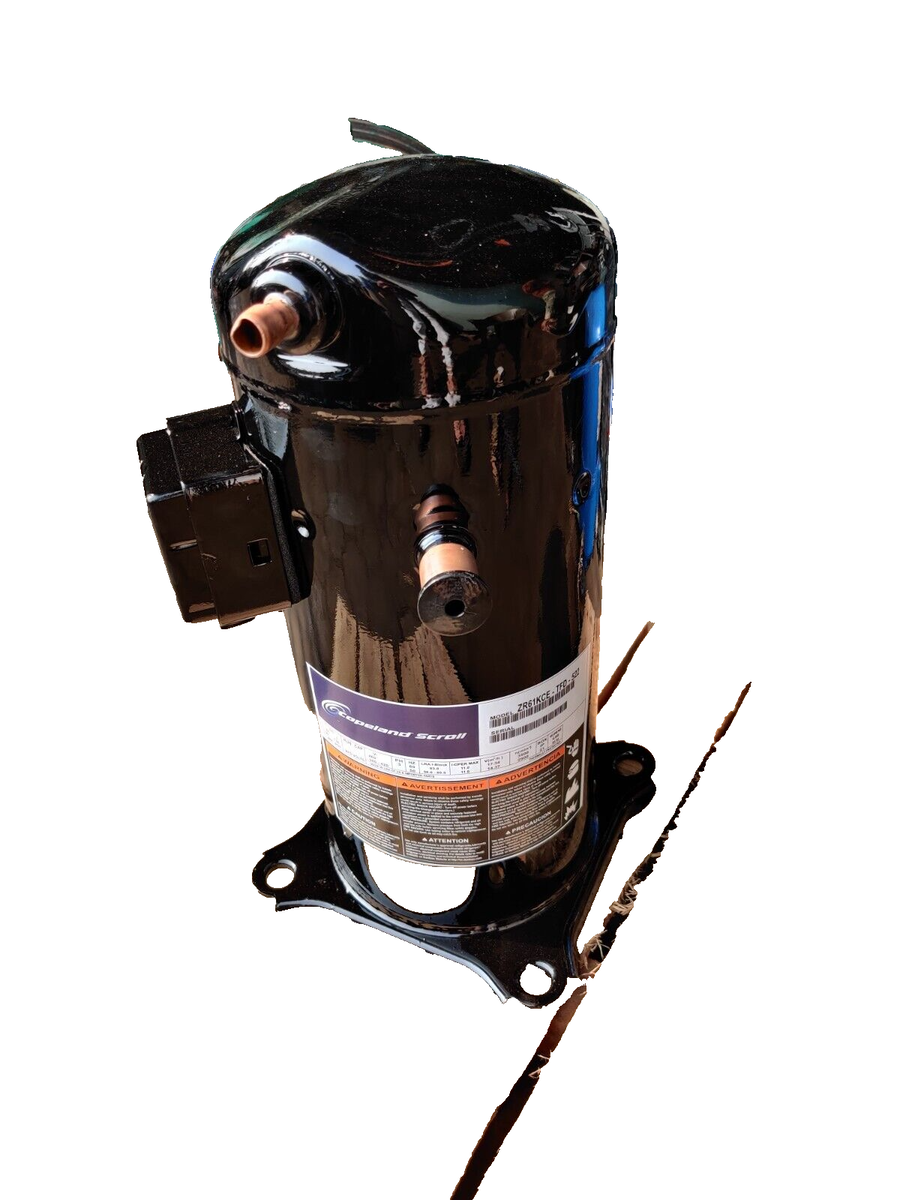

Scrollcompressor

Scrollcompressor
  • Alleen gesloten uitvoering
  • Kleine- middelgrote AC- of koelinstallaties
  • Capaciteitsregeling mbv frequentieregelaar
  • Niet geschikt voor NH3
  • Geen onderhoud, geen reparatie
  • Compacte bouw
  • Vaak toegepast (80%), gunstige prijs

Schroefcompressor

Schroefcompressor
  • Open- en gesloten uitvoering
  • Grote industriele installaties
  • Capaciteitsregeling met schuif en/of frequentieregelaar
  • Ook geschikt voor NH3
  • Onderhoud en revisie (25000 uur)
  • Grote inbouwruimte, aparte oliekoeler noodzakelijk
  • Hoog rendement, lagere eindgastemperatuur en minder bewegende delen tov zuigercompressor

Rolzuigercompressor

Rolzuigercompressor
  • Open- en gesloten uitvoering
  • Kleine AC-installaties (vrachtauto)
  • Capaciteitsregeling mbv toerental aandrijfmotor
  • Niet toegepast met NH3
  • Geen onderhoud of reparatie
  • Heel compacte bouw

Scrollcompressor

PLACEHOLDER

Schroefcompressor

PLACEHOLDER

Rolzuigercompressor

Rolzuigercompressor
  1. Afdichting schot
  2. Excentrische rol
  3. Aandrijfas
  4. Compressie
  5. Aanzuig

Benamingen scrollcompressor

Benamingen scrollcompressor
  1. Uitlaat
  2. Inlaat
  3. Perspoort
  4. Inlaatbuis
  5. Excentriek
  6. Borgpen
  7. Compressorhuis
  8. Koelkanaal
  9. Oliereservoir
  10. Oliepomp
  11. Elektromotor
  12. Motoras
  13. Krukpen
  14. Taatslager
  15. Bewegende spiraal
  16. Afdichtingsringen
  17. Vaste spiraal
  18. Terugslagklep

Benamingen schroefcompressor

Benamingen schroefcompressor
  1. Zuigleiding
  2. Persleiding
  3. Olietoevoerkanalen
  4. V-schuif capaciteitsregeling
  5. Olieegalisatie aansluiting
  6. Terugslagklep
  7. Afscheider olie in persgas


Benamingen rolzuigercompressor

Benamingen rolzuigercompressor
  1. Aandrijfas
  2. Exentrische rol
  3. Afdichtingsschot

Inspectie: zintuiglijk

Wat Norm Actie bij afwijking
Draairichting Let op pijl Fasen omkeren
Oliepeil controleren Kijkglas, volgens specificatie fabrikant Oorzaak zoeken als er geen lekkage zichtbaar is
Trillingen   Fundatiebouten natrekken
Afwijkende geluiden (lagers, scrollrotor) Verandering ten opzicht van laatste inspectie Revisie of vervangen
Oliedruk controleren Ca. 1,5 bar hoger dan zuigdruk

Controleer oliepeil en oliefilters

Pomp defect
Elektrische aansluitingen Goede staat Nieuw monteren
Asafdichting, lekkage algemeen Geen oliesporen Vervangen of repareren



Inspectie: meten

WatNormActie bij afwijking
Condensatiedruk, zuigdruk, heetgastemperatuurVolgens meetgegevens bij inbedrijfstelling (IBS)Overige meetgegevens kringloop verzamelen, oorzaak herleiden
Opgenomen stroom compressorVolgens typeplaatje compressorCondensatiedruk controleren, vergelijken met werkingsgebied van compressor
Wikkelingen motor controleren
Analyse oliekwaliteit: metaalsporen, verzuring en vochtVolgens specificatie fabrikantOlie vervangen, oorzaak herleiden
Olie(carter)verwarming inschakelingAutomatisch inschakelen bij stilstandSchakeling en verwarming(element) controleren, doormeten

PKZ schakelt uit, motor vraagt te veel stroom

  • Opgenomen stroom meten
  • Controleren oorzaak; motor of koelkringloopproces

Geen drukverschil tussen zuig- en perszijde

  • Kleppen controleren
  • Hermetisch type compressor geheel vervangen

Olieverschildrukschakelaar aangesproken

  • Olieniveau controleren
  • Oliedruk controleren
